露光機（焼き付け感光機）自作-1
|
|
|
|
|
|
|
|
|
|
|
自作露光器写真左
|
|
|
|
20wブラックライト７本
|
|
露光有効面積：340x500mm
※後１本追加で400x500mmに変更可能
|
|
本体サイズ：530x650x150mm
|
|
使用可能枠大きさ：400x500mm
※本体箱を大きくすれば500x600mmに
拡大できます。
|
|
|
|
|
シルクスクリーン印刷の版作成用の小型露光機
必用部品
|
|
|
|
部 品 名
|
材質
|
数量
|
備 考
|
|
ランプハウス
|
|
|
|
|
１
|
外周板A（68.8ｘ15cmx19mm）
|
集成材
|
2
|
|
|
２
|
外周板Ｂ（50ｘ15cmx19mm）
|
集成材
|
2
|
|
|
３
|
底板（50ｘ65cmｘ3～5mm）
|
ベニヤ板
|
1
|
|
|
４
|
底板固定用棒材A（50cmｘ５mm角）
|
|
2
|
|
|
５
|
底板固定用棒材B（64cmｘ５mm角）
|
|
2
|
|
|
６
|
底板補強、蛍光灯器具固定用棒材（49ｘ3cmx5mm）
|
|
2～3
|
|
|
７
|
天面ガラス固定用棒材A（50cmｘ５mm角）
|
|
2
|
|
|
８
|
天面ガラス固定用棒材B（64cmｘ５mm角）
|
|
2
|
|
|
９
|
天面ガラス（65ｘ50cmｘ５mm角）
|
|
1
|
|
|
10
|
締め金具
|
|
2
|
|
|
|
|
|
|
|
|
押さえ蓋
|
|
|
|
|
11
|
棒材A（54cm,30ｘ15mm角）
|
|
2
|
|
|
12
|
棒材B（64cm,30ｘ25mm角）
|
|
2
|
|
|
13
|
棒材Ｃ（54cm,30ｘ15mm角）
|
|
2
|
|
|
14
|
棒材Ｄ（64cm,30ｘ25mm角）
|
|
2
|
|
|
15
|
農業用ビニールシート（60ｘ70cm、厚さ0.3～0.5）
|
|
1
|
|
|
16
|
隙間クッションゴム（3ｍ）
|
|
1
|
|
|
17
|
コーナーＬ金具
|
|
4
|
|
|
電機部品
|
|
|
|
|
18
|
20Ｗ蛍光灯器具
|
|
5～10
|
|
|
19
|
20Ｗブラックライトあるいはケミカルランプ
|
|
5～10
|
|
|
20
|
スイッチあるいはタイマースイッチ
|
|
2
|
|
|
21
|
差込プラグ
|
|
2
|
|
|
22
|
電源コード（1～2ｍ）
|
|
2
|
|
|
23
|
真空ポンプ（掃除機でも良い）
|
|
1
|
|
|
24
|
吸引ホース（真空ポンプの吸引口に合わせる；1ｍ）
|
|
1
|
|
|
|
|
|
|
|
|
|
制作手順
|
|
|

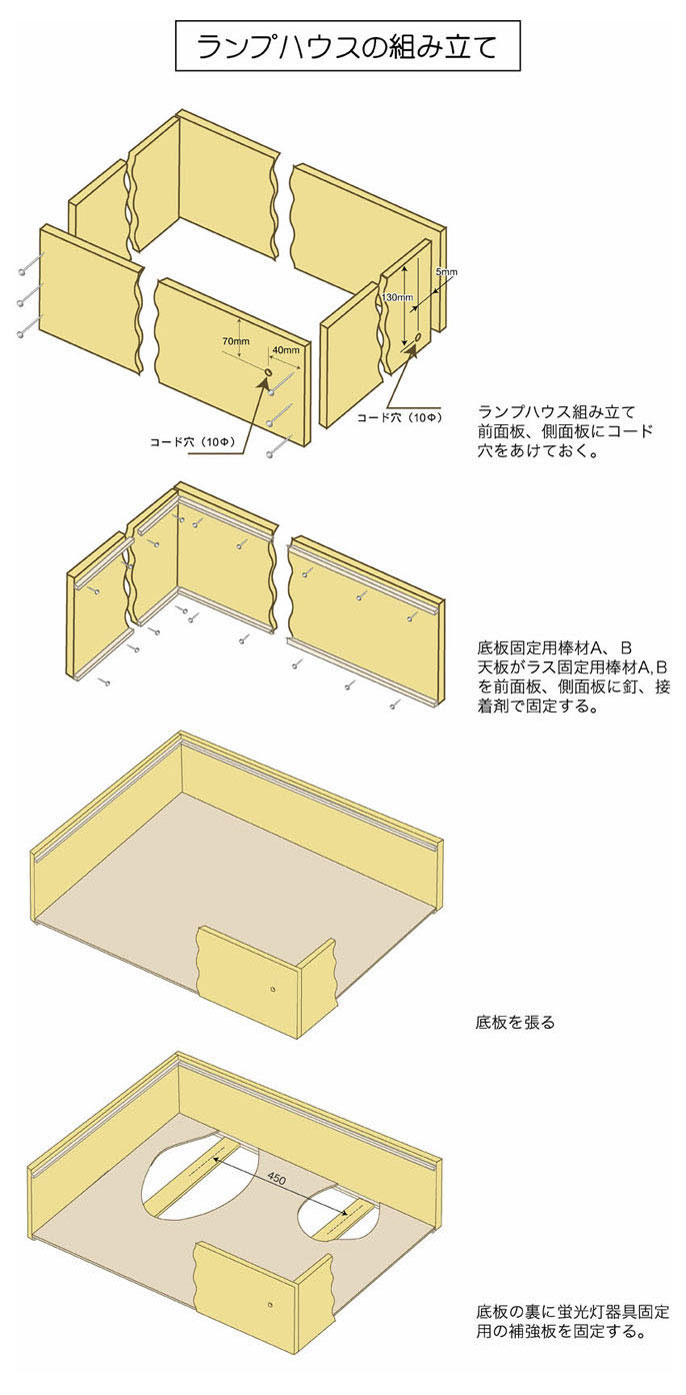

ランプハウスの作成
|
|
|
1
|
1,2(外周板A、Ｂ)の適当なところに電源コード用の穴をあけておく。
|
|
|
2
|
1,2(外周板A、Ｂ)でランプハウス外周を作る。
|
接着剤と釘で |
|
3
|
底板を載せる出っ張りとして4,5(底板固定用棒材A、Ｂ）をランプハウス内周、
下ぎりぎりの位置に固定する。
|
|
|
4
|
底板3を固定する。
|
|
|
5
|
20Ｗ蛍光灯器具固定用に補強材６を底板に固定する。
|
|
|
6
|
ガラス板を載せる出っ張りを（天面ガラス固定用棒材A、Ｂ）７，８で天面より
5ｍｍ下に固定する。
|
|
|
7
|
20Ｗ蛍光灯器具を木ねじで固定する。
|
|
|
8
|
スイッチあるいはタイマースイッチを固定する。
|
|
|
9
|
配線し、動作テストをする。
|
|
| 10 |
ブラックライトあるいはケミカルランプを装着する。
|
|
|
押さえ蓋の制作
|
|
|
※ホームページ商品番号（503-）のように重石で押さえるなら不要です。
不便を感じてからでも追加で加工できます。
|
|
|
1
|
10,11の合わせ部分を45度に切断、組み立てる。
|
|
|
2
|
12,13のいずれか１ヶ所に真空ポンプに接続するホース穴を開ける。
|
|
|
3
|
12,13の合わせ部分を45度に切断、組み立てる。
|
|
|
4
|
1,3で作った枠で14（ビニールシート）をはさみ、釘で固定する。
|
|
|
5
|
12,13枠の下側、ガラス面に当たる外側ぎりぎりに15を固定する。
|
|
|
6
|
ランプハウスに、蝶番（ちょうつがい）で押さえ蓋を固定する。
|
|
|
7
|
を全面２カ所に固定する。
|
|
|
8
|
真空ポンプ、ホースを装着する。
|
|
|
|
|
|
|
|
